ООО «АСУ ПРО» предлагает к внедрению систему подачи ингибитора (метанола) (СПИ), расширяемое и простое в эксплуатации решение для обеспечения подачи в скважины заданного количества ингибитора, для исключения гидратообразования. Работая в составе централизованных систем подачи ингибитора к скважинам от установок комплекснойподготовки газа, СПИ обеспечивает точное и стабильное дозирование.
Это решение позволяет:- оптимизировать добычу за счёт сокращения простоев скважин
- сократить расход метанола
- снизить эксплуатационные расходы
- снизить риск для персонала и оборудования
- снизить капитальные затраты на внедрение за счет использования СПИ в варианте электропитания от возобновляемых источников энергии
- подключить дополнительные датчики контроля и предоставить оператору добычи больше технологических параметров для мониторинга скважины
- использовать различные каналы передачи информации в системы верхнего уровня
Разработанное для снижения стоимости развёртывания и совокупной стоимости владения решение может быть адаптировано к вашему производству. СПИ расширяет возможности контролируемой и управляемой подачи ингибитора, а также мониторинга за работой скважины в целом.

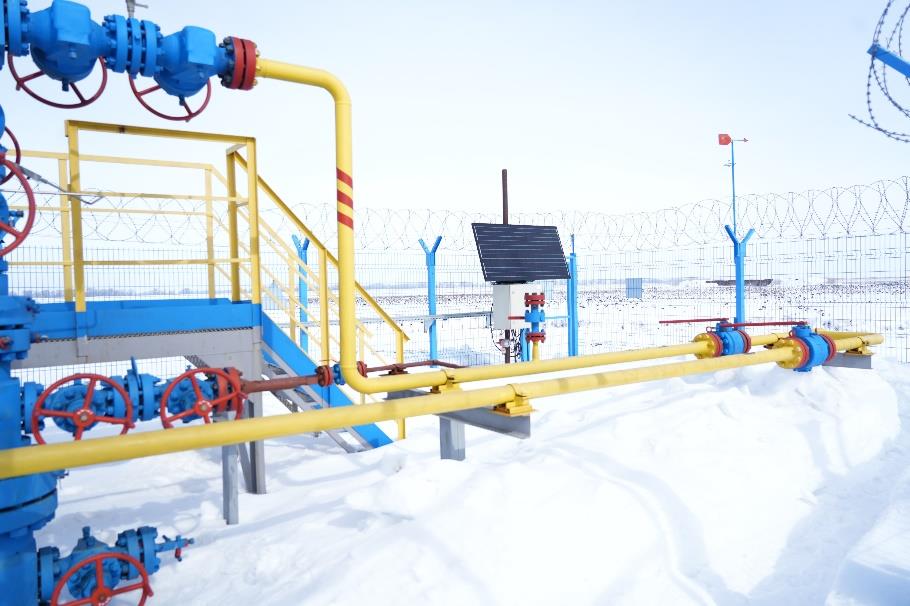

Система подачи ингибитора предлагает надежную автоматизированную платформу для дозированной подачиингибитора в скважину. Это решение идеально подходит как для внедрения на новых, обустраиваемых скважинах, которые имеют в своем составе постоянные источник электроснабжения, так и на старом фонде газовых скважин, не имеющих постоянного источника электроснабжения. Низкая потребляемая мощность и климатическое исполнение используемых компонентов позволяет использовать для электропитания возобновляемые источники энергии и работать в жестких климатических условиях.
СПИ обеспечивает следующие функций, включая:
- Подачу в скважину определенного пользователем количества ингибитора с заданной периодичностью;
- Автоматический режим работы СПИ, независимо от наличия канала связи с системами верхнего уровня;
- Самодиагностика состояния;
- Возможность подключения дополнительных датчиков и сигнализаторов для контроля технологических параметров;
- Контроль состояния и диагностика локально с помощью ПО «Конфигуратор СПИ».
Основные характеристики
| Система снабжение ингибитором | Централизованная |
| Рабочее давление ингибитора | Определяется централизованным источником, максимально до 250 кгс/см2 |
| Диапазон часовой дозы подачи ингибитора | От 1 до 200 кг/ч |
| Степень фильтрации ингибитора | 20 мкм
40 мкм 60 мкм |
| Источник электропитания | ЦП (централизованный) или АИП (автономный);
220 В, переменного тока 50 Гц; 22,8…26,0 В, номинальное 24 В |
| Габаритные размеры (Ш×Г×В) | 600×400×600 мм |
| Окружающая среда | У1 от — 40 °С до +45 °С, среднегодовое значение относительной
влажности 80% при +15°С, (верхнее значение влажности 98% при +25 ºС);
УХЛ1 от — 60 °С до +45 °С, среднегодовое значение относительной влажности 80% при +15 °С, (верхнее значение влажности 98% при +25 °С); Температура хранения от -50 до 50 °C (ОЖ4 по ГОСТ 15150); Стойкость к механическим воздействиям имеет виброустойчивое исполнение по ГОСТ Р 52931, группа исполнения N3; Устойчивость к изменению атмосферного давления соответствует группе Р1 ГОСТ Р 52931 |
| Управление | Управления расходом ингибитора гидратообразования, с целью поддержания заданного значения часовой дозы подачи ингибитора |
| Сигналы оповещения | Несанкционированный доступ;
Низкий уровень заряда АКБ; Неисправность цепей питания; Низкое давление ингибитора; Высокое давление ингибитора; Время открытия клапана больше времени цикла; Не зафиксировано открытие клапана; Необходимо ТО клапана; Фильтр засорен |
| Сервисное устройство | Конфигуратор СПИ, позволяет задавать следующие параметры:
Значение часовой дозы подачи ингибитора; Период опроса системы с ДП в минутах (выбирается из ряда: 5; 6; 7,5; 10; 12; 15; 20; 30; 60); Уставку количества открытий клапана до ТО; Диапазоны и уставки аналоговых датчиков; Синхронизировать время; Технологические коэффициенты |

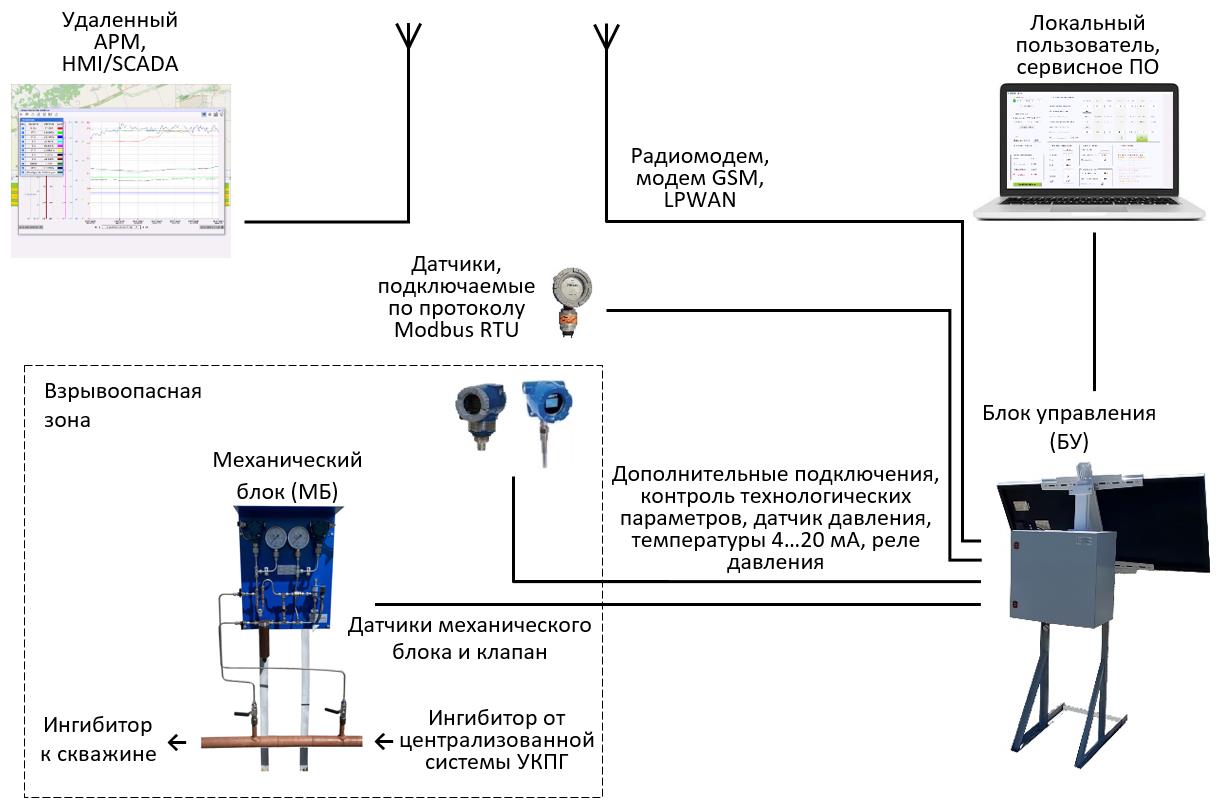

| Коммуникация и связь | Использует последовательный интерфейс Modbus™ RTU (RS-232 и RS-485),
Modbus/TCP (Ethernet);
Радиоканал оператора GSM сети (служба SMS); Радиоканал LPWAN |
| Телеметрия (опционально) | Давление газа;
Температура газа; Контроль загазованности |
| Сертификация | Сертификат соответствия № ЕАЭС RU C-RU.ПБ98.В.00472/24 Срок действия с 25.07.2024г. по 24.07.2029г.
Декларации о соответствии № ЕАЭС N RU Д-RU.РА06.В.49159/24 Срок действия с 30.07.2024г. по 25.07.2029г. Реестр российской промышленной продукции (ПП РФ 719 от 17.07.2015). Реестровый № 10672963, дата внесения 23.07.2025 Реестр продукции для внедрения ПАО «Газпром» номер 2024/39/6, дата внесения 29.09.2025 |
